KONSEP K3 PENGGUNAAN PERALATAN FIBER OPTIK

 KONSEP K3 PENGGUNAAN PERALATAN FIBER OPTIK



Pengertian Fiber Optik

 Fiber Optik  adalah suatu jenis kabel yang terbuat dari kaca atau plastik yang sangat halus, dan digunakan sebagai media transmisi karena dapat mentransmisikan sinyal cahaya dari suatu lokasi ke lokasi lainnya dengan kecepatan tinggi.
        Ukuran fiber optik ini sangat kecil dan halus (diameternya hanya 120 mikrometer), bahkan lebih kecil dari helaian rambut manusia. Komponen jaringan ini memiliki kecepatan transmisi yang tinggi dengan menggunakan pembiasan cahaya sebagai prinsip kerjanya. Sumber cahaya yang digunakan untuk proses transmisi adalah laser atau LED.
Fiber optik  atau serat optik menjadi salah satu komponen yang cukup populer dalam dunia telekomunikasi belakangan ini. Pasalnya, kabel jaringan tersebut memiliki kecepatan akses yang tinggi sehingga banyak digunakan sebagai saluran komunikasi.

Jenis-Jenis Kabel Fiber Optik

Setelah memahami apa pengertian fiber optik, selanjutnya kita juga perlu mengetahui apa saja jenisnya. Fiber optik dibedakan menjadi dua jenis yang didasarkan pada mode transmisinya. Adapun jenis fiber optik yaitu:

1. Fiber Optik Single Mode

Kabel fiber optik single mode yaitu kabel jaringan yang memiliki transmisi tunggal, sehingga hanya bisa menyebarkan cahayanya hanya melalui satu inti dalam suatu waktu.
Jenis fiber optik ini memiliki inti berukuran kecil dengan diameter sekitar 9 mikrometer yang digunakan untuk mentransmisikan gelombang cahaya dari sinar inframerah dengan panjang gelombang 1300-1550 nanometer.

2. Fiber Optik Multimode

Kabel fiber optik multimode merupakan kabel yang dapat mentransmisikan banyak cahayan dalam waktu bersamaan karena memiliki ukuran inti besar yang memiliki diameter sekitar 625 mikrometer.
Kabel jenis ini biasanya digunakan untuk keperluan komersial yang pada umumnya diakses banyak orang. Fiber optik ini mengirimkan sinar inframerah yang memiliki panjang 850-1300 nanometer.

Tipe Kabel Fiber Optik

Berikut ini adalah beberapa tipe kabel fiber optik yang umum digunakan:
  1. Tight Buffer (Indoor/Outdoor)
  2. Breakout Cable (Indoor/Outdoor)
  3. Aerial Cable/Self-Supporting
  4. Hybrid & Composite Cable
  5. Armored Cable
  6. Low Smoke Zero Halogen (LSZH)
  7. Simplex cable
  8. Zipcord cable

Komponen Fiber Optik

cara kerja fiber optik

1. Bagian Inti (Core)

Bagian inti fiber optik terbuat dari bahan kaca dengan diameter yang sangat kecil (diamaternya sekitar 2 μm sampai 50 μm). Diameter serat optik yang lebih besar akan membuat performa yang lebih baik dan stabil.

2. Bagian Cladding

Bagian cladding adalah bagian pelindung yang langsung menyelimuti serat optik. Biasanya ukuran cladding ini berdiameter 5 μm sampai 250 μm.

Cladding terbuat dari bahan silikon, dan komposisi bahannya berbeda dengan bagian core. Selain melindungi core, cladding juga berfungsi sebagai pemandu gelombang cahaya yang merefleksikan semua cahaya tembus kembali kepada core.

3. Bagian Coating / Buffer

Bagian coating adalah mantel dari serat optik yang berbeda dari cladding dan core. Lapisan coating ini terbuat dari bahan plastik yang elastis.
Coating berfungsi sebagai lapisan pelindung dari semua gangguan fisik yang mungkin terjadi, misalnya lengkungan pada kabel, kelembaban udara dalam kabel.

4. Bagian Strength Member & Outer Jacket

Lapisan ini merupakan bagian yang sangat penting karena menjadi pelindung utama dari sebuah kabel fiber optik. Lapisan strength member dan outer jacket adalah bagian terluar dari fiber optik yang melindungi inti kabel dari berbagai gangguan fisik secara langsung.



  • Adapun faktor-faktor penyebab kecelakaan yaitu :

  • Keselamatan kerja pada saat penyambungan FO :



  • Kebersihan pun juga harus dijaga :






  • Kelengkapan Keselamatan kerja:






  • Urutan Pekerjaan penyambungan :






  •  Keselamatan kerja di jalan:

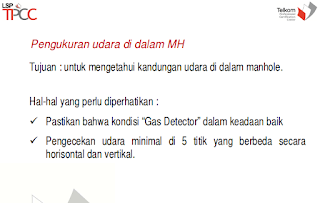

  •  Keselamatan kerja di Manhole (Lubang bawah tanah:



  • Jenis gas dan ambang batas yang diijinkan :



  • Adapun keselamatan kerja saat pengukuran


  • Hal-hal yang harus dilakukan untuk menghindari terjadinya kecelakaan:
